QGIS的上台灣歷史圖層–台灣堡圖 and more…

QGIS中使用"台灣歷史圖層”的這個功能已經使用幾個星期了，只是還沒有寫合適的User Interface，所以目前沒辦法給大家用。完整支援圖層例表，如下：

日治台灣堡圖，年代：1898~1904
日治五萬分之一蕃地地形圖，年代：1907~1916
日治二萬五千分一地形圖，年代：1921~1928
日治五萬分一地形圖，年代：1924~1944
日治三十萬分一台灣全圖，年代：1924
二萬五千分一經建版地形圖(第一版)，年代：1985~1989
二萬五千分一經建版地形圖(第二版) ，年代：1992~1994
二萬五千分一經建版地形圖(第三版)，年代：1999~2001
二萬五千分一經建版地形圖(第四版) ，年代：2003。

而這些圖層都得感謝中央研究院 地理資訊科學研究專題中心的辛苦數位化的成果。所以使用或發表時請務要遵守該中心的規範。

有了QGIS好用且免費的Open Source軟體，使得使用GIS的入門門檻降低。我與Ivan開發的Google Layers Plugin可以在 QGIS上使用Google的各種圖資。後來出現OpenLayers Plugin功能更強，且可以結合Google / Yahoo /OpenStreetMap的圖層。因為原始碼的開放，使得透過程式呈現的好主意可以一直被大家改善及增強。如此QGIS開放取用(Open Access)的圖資也愈來愈豐富。現在(希望是不久的幾天後)有學術價值極高的台灣歷史圖層(Taiwan Histrical Layers)可以使用，相信對各方面的研究的會很有益處。

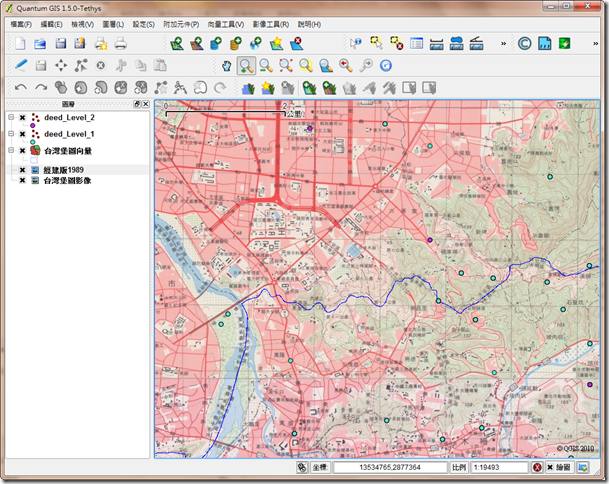

使用中的畫面如下

日治台灣堡圖(raster + vector)
年代：1898~1904

二萬五千分一經建版地形圖(第一版)
年代：1985~1989

~~等UI作好再放在網路上給大家使用。~~

終於中央研究院 地理資訊科學研究專題中心要出此Plugins了，大家敬期待吧。

若等不及的人可以下載此檔案。

大家有沒有發現QGIS 1.5作join or spatial join時，中文不會亂碼了。QGIS愈來愈實用了…呵呵。

2010年9月10日星期五

OpenLayer plugin for qgis

google推出地圖服務後，讓許多人都可以接觸到空間資訊，用空間的方式暸解這個世界。不過僅僅用google地圖、地球，對專業的人是不夠。最好能在gis軟體中直接使些圖資。

於是在一位好朋的激發下，開發python版的google layers，可以在qgis中合法直接使用google的圖資。後來因為準備考試，由斯洛伐克的ivan繼續維護開發。ivan也簡化了程式﹙拿掉raster投影座標轉換的功能﹚及安裝步驟，在中研院的qgis blog中有介紹說明。直得注意的，google投影方式可以用EPSg:3857來表示。另外Arcgis中也有類似的程式，不過似乎要收費，在中研院的Google Map/Earth觀察報中也有介紹。雖然google layers for arcgis的架構也寫得差不多了，由於考試也就沒繼續寫了。

應該類似這樣的功能還不錯且有市場，最近又有人寫也一個更好的程式。這程式的名稱也很類似，稱為「OpenLayers」。可以在qgis內直接使用google、yahoo及Openstreet的圖資。基本上也不用googlelayers﹙哭哭﹚，直接用OpenLayers即可，接下來就說明一下如何安裝。

一、python附加元件中加入[非官方主機]

二、安裝OpenLayers附加元件

可以在過濾條件中輸入「OpenLayers」，以加快尋找速度

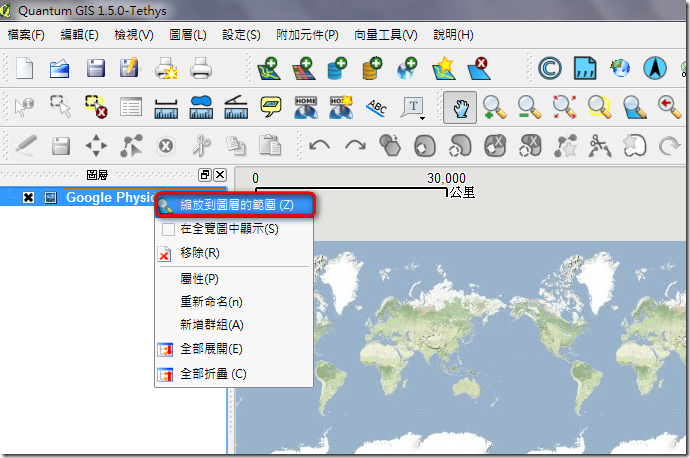

三、開啟「OpenLayers」及使用

記得在[附加元件管理]中開啟「OpenLayers」, 就可以在[附加元件]功能表中看見了。不用設定坐標系統，直接可以套疊使用google，yahoo及openstreetmap的圖資。

最後可以加上自己的圖資，畫出一張漂亮的地圖。如下圖，套上中國的省界及地名。

好的程式就是簡單又好用，大家快試試吧。

2010年6月6日星期日

丁文江1948年中國分省新圖

最近看到一套不錯的地圖，丁文江1948年中國分省新圖。稍作整理一下放在網站上跟大家分享，對中國有趣興的應該可以參考看看。

說明

《中華民國新地圖》及其縮編本《中國分省新圖》，通稱為《申報地圖》。乃是1934年上海申報館為紀念《申報》創刊60週年而出版之，由丁文江、翁文灝、曾世英編制。《申報》（Shun Pao）為近代中國發行時間最久、具有廣泛社會影響的報紙(WIKI)。丁文江（1887年3月20日－1936年1月5日），字在君，江蘇泰興縣人，地質學家、社會運動家。丁文江還是中國第一個系統研究彝文的人。胡適曾著有《丁文江的傳記》一書，胡適說他是「一個歐化最深的中國人，一個科學化最深的中國人」（胡適：《丁文江這個人》）。1931年任北京大學地質系教授。1933年與翁文灝、曾世英合編《中華民國新地圖》以及《中國分省新圖》並出版，此舉對我國的近代邊疆研究作出了不可磨滅的貢獻(WIKI)。

此地圖開本為24公分×39公分。由序圖、普通地圖和城市圖 3 個系列組成。序圖7幅，包括全國政區、地文、交通、氣象、重要城市、語言區域、礦產分佈和農產分佈等專題圖表，採用亞爾勃斯投影(Albers' Projection)。普通地圖44幅，按經緯線分幅，採用多圓錐投影，人文、地文分幅對照，比例尺東部為1：200萬，西部為1：500萬。城市地圖2幅，包括 61 個城市小圖，比例尺統一為1：10萬。末附地名索引36000餘條。其縮編本《中國分省新圖》共有地圖 31 幅，於 1933～1948 年間先後5版，發行約20萬冊。它也是我國最早採用分層設色法的地圖集，具有正規、標準的國家大地圖集的地位。在解放前的中國地圖界幾乎無可比擬，無人能替代。此地圖在中國地圖發展史上「具有里程碑意義」(資料來源)。《申報地圖》保有近代中國開發之前的地貌景觀，對於研究中國地區是一項不可獲缺的參考資料。網站目前收錄《中國分省新圖》版本為1948年出版的戰後訂正第五版。因為《中國分省新圖》採用亞爾勃斯等面積投影法，故在地圖轉換成Google Projection後，緯度愈高面積變得愈大，可由東北各省及蒙古地圖的形變形情可以看得出來。在現今地圖中已經不見的合興、興安、嫩江、綏遠…等省份可以在此地圖中找出。看到此套圖特別親切，似乎與之前國立編譯館國中地理教科書的相似。希望有強者來補充說明一下。
