影像地圖套疊Google Map的好工具 - Map Tile Cutter

自從Google Map出現後，使用Tile的影像金字塔的地圖呈現方式被證明是非常適網路多人使用的GIS重要技術之一。但是自己的地圖或影像要套疊在Google上，技術及使用難度的門檻還是頗高。今天介紹的MapTiler可以輕輕鬆鬆把自己的圖資套在google Map上。而且MapTiler是Open Source軟體，也用了許多Open GIS的工具。

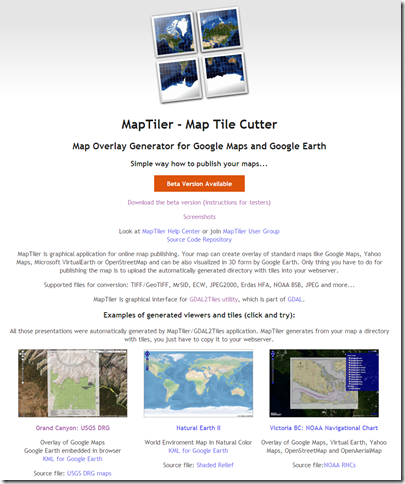

首先至MapTiler( http://www.maptiler.org )下載該程式且安裝。
http://maptiler.googlecode.com/files/maptiler-1.0-beta2-setup.exe

安裝好要如何使用呢？

1.先準備好您的幾何校正的影像檔案，如xxx.tif、xxx.png+xxx.pngw

2.執行MapTiler，按其左方的步驟一步一步執行。

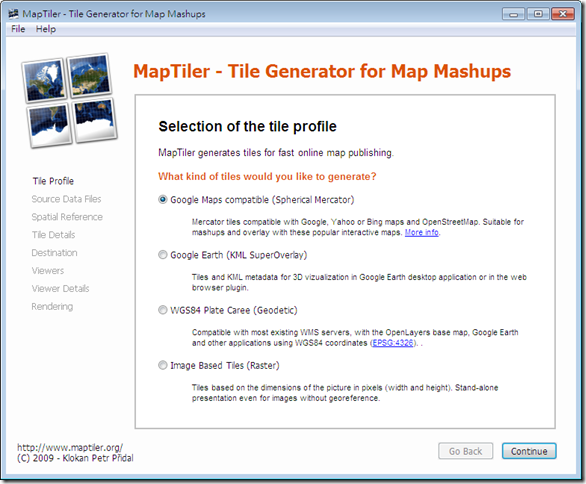

3.選擇要產生的格式

• 支援Google Map、Yahoo Map、Bing Map、OpenLayers + OpenStreetMap(EPSG:900913)
• Google Earth中呈現
• WGS84的投影(EPSG:4326)
• 大型影像的呈現方式

4.加入已校正好且有座標的影像

5.指定來源的座標系統，這個例子是使用WGS84的影像。可以按[preview the map reference with SRS]在Google Map確認是否正確的指定座標系統。



6.產生的地圖層級及格式

7.設定產生的目錄及網址

8.選取產生地圖的方式

9.設定地圖的名稱及Map API Key

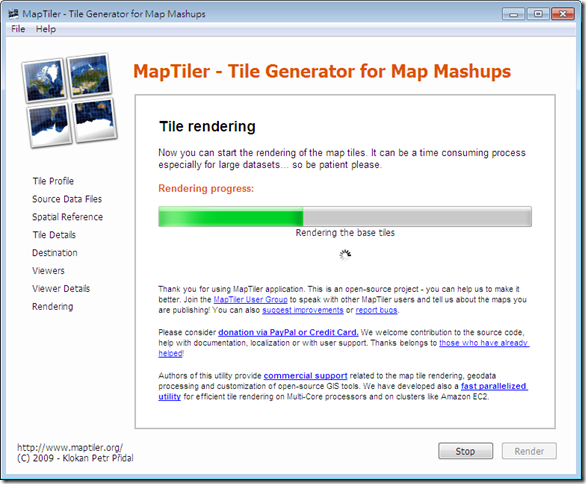

10.產生小圖(tiles)中

11.完成

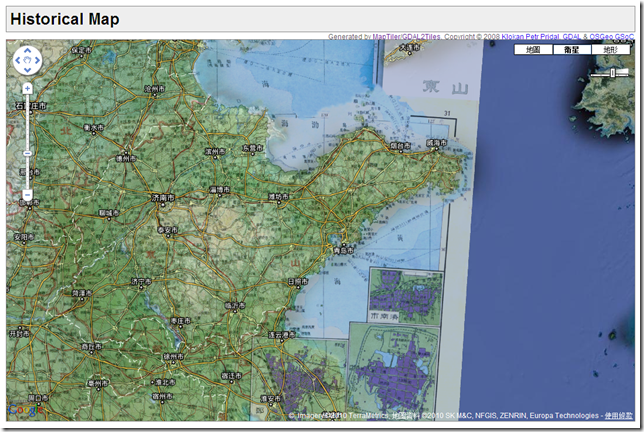

完成後可以直接開啟目錄中的 googlemaps.html或openlayers.html或看看套疊的效果。



右上角的地方還可以設定透明度。

Open Layers中的效果

是不是很簡單呢？有空動手玩玩吧。

Google insights Search

http://www.google.com/insights/search

Google 透視搜尋算是Google Trend的加強版，且可按時間與地理位置加以分析比較。

例如下以QGIS的關鍵字搜尋，就可以看得出來當QGIS內建正體中文加上各單位的推擴後，熱門呈度已經大幅超越鄰近國家。

使用 “感冒”為關鍵字，比較台灣與中國的圖如下。

可以發現中國2009年第四季很高；台灣則無。這個有趣的現象，請公衛專家來解釋看看。另外還預測2010第四季會有一個高峰，那就請大家先作好準備吧。

由以上數據真的可以看得出來，秋冬真的是感冒的好發季節。

寒流來，大家就想到要吃火鍋，來看一下台灣三大都會區對火鍋的感趣興程度。果然還是冬天較多。2006年之前台北人最受吃火鍋，2007就換台中人最愛火鍋，到了2009高雄也超台北。所以2010年，如果要開一家火鍋店，譍該知道要開在那了吧。因為有減去籃球的火鍋關鍵字，所以更貼近大家對天氣的感受，所以推測2007下半年都滿冷的。有興趣的人可以比對一下氣象資料，來證實或否定這個推測。

這樣好用的時空分析工具，大家可以發揮創意多多運用在各種領域上。

Google Layers plugin for QGIS安裝說明

在QGIS中使用Google Map的圖資很cool、也很方便、亦能在極低成本的情形下，發揮創意發展許多的用途。使用範例如下圖。設計原理、使用影片及使用限制請參考這篇。



非常抱歉最近很忙無法再簡化此安裝過程，還有使其跨平台執行。目前僅在Windows 7上正常運作。

要如何安裝Google Layers附加元件呢？

1.首先您需要使用OSGeo4W的方式安裝QGIS，安裝程式如下
http://download.osgeo.org/osgeo4w/osgeo4w-setup.exe

2.安裝目錄要為預設的 C:\OSGeo4W

3.除此之外，要安裝 Libs的 gdal: The GDAL/ OGR library and commandline tools，如下圖。

3.安裝ez_setup.py

下載網址：http://peak.telecommunity.com/dist/ez_setup.py

存到C:\OSGeo4W\apps\python25\Scripts 方便安裝

執行 [OSGeo4W Shell]進入命令列模式

切換至C:\OSGeo4W\apps\python25\Scripts 目錄 (cd C:\OSGeo4W\apps\python25\Scripts )

執行 python ez_setup.py

4.安裝Python Imaging Library(PIL)

執行 easy_install PIL

關閉命令列模式

5.之後在從QGIS中的[Python附加元件安裝]中安裝。



如何使用

安裝好後[在附加元件管理]中，開啟Googlr Layers Plugin。

登入Google帳號後，設定自己的 Google Map API Key

申請網址：http://code.google.com/intl/zh-TW/apis/maps/signup.html

不知道什麼網址的話請輸入 http://localhost/後產生Google API Key。

把Key輸入Google Layers Settings中。

選擇圖層

• Road Map：標準道路圖圖片，與一般在「Google 地圖」網站中顯示的一樣。
• Mobile Map：行動裝置道路圖圖片，圖徵和文字字型較大，方便高解析度、小螢幕的行動裝置顯示。
• Satellite：衛星圖片。
• terrain Map：實際立體模型地圖圖片，可顯示地形和植被。
• hybrid：衛星和道路圖的混合圖片，在衛星圖片上顯示一層透明的主要街道和位置名稱。

要下載Google Map 圖資時，請先將專案的座標系統要設成WGS84哦！
