QGIS 1.4 新功能操作影片

裡面帶到之前提過的一些新功能，提供大家參考。

QGIS 1.4快發佈了

QGIS 1.4快要正式發佈了，與之前的版本比較起來，算是一個重大的更新。QGIS1.4裡加強了一些功能，使它GIS功能愈來愈完整，也足以作更多的推廣及運用。

一下就截取一些畫面提供大家參考，作為大家未來使用QGIS的規畫。

1.地圖的文字標籤在附加元件中也補足了原本標籤設計的不足。

這功能尚未完與QGIS完全整合，是用附加元件的方式處理。不過功能已經完成了，希望下一版能夠再加強。

2.向量圖層屬性介面也重新設計，符號設計也有新的功能。

3.屬性欄位多了[計算欄位']可以使用，計算幾何及屬性欄位，例如人口數除以幾何的面積…等運用。

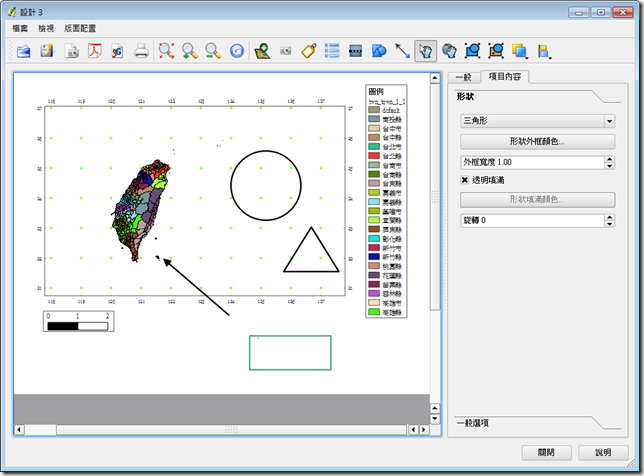

4.地圖出版設計也多了不少新功能，甚至可以直接在上加上參考的格網(grid)。

之前有個同事一直覺得QGIS不好用，其中之一就是因為QGIS出圖時，無法使用參考格網。終於這一版也加上此功能了。

沒有意外的話，2010年一月大家就可使用QGIS1.4中文版。

Web 2.0 式的3D 城市建模

其實我們早就可以使用Google SketchUp建立3D的建築，再上傳該3D模型給Google。雖然Google SketchUp不難學，但是還是有進入的門檻。要快速地建立3D城市，還是須集合大家的力量，於是Google用Google Earth Plug-in，讓大家都可以透過瀏覽器建模，稱之Google Building Maker。當然也提供該城市不同角度的航空照片，以方便使用者建模及演算法計算正確地貼上材質。

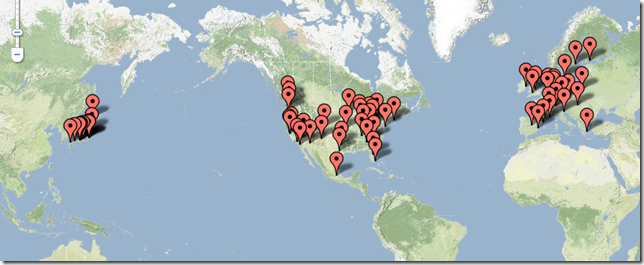

目前支援的城市如下圖所示，亞洲地區目前僅有日本，還沒有台灣。

要開始玩Google Building Maker可以按這裡。建模的畫面如下。

Google的說明影片如下。

Web AR (Augmented-Reality)

在自己電腦上想玩AR有數種方法。你會寫程式的話，可以使用AR Tools kits自己來完一下，之前的成果在這篇。若不會寫程式的話，可以使用免費的 Google SketchUp加上AR-media Plugin(試用版30秒限制)。使用方法可以參考這篇。

若在網頁上要使用AR就簡單多了，大多是別人已經寫好了，只要會用即可。至於要如何開發，可以使用Flash的FLART ToolKit，可以在網頁上的Flash透過Web Cam產生AR互動的效果。2009年一月的文章就介紹過了。可惜我不會使用Action Script開發…

不過Silverlight 4 Beta已經支援Web Cam了，我想應該馬上就會有人作出來…剛剛搜尋一下，果然如此。

RENÉ SCHULTE這個德國人已經整合完成有初步的成果。他是使用NyARToolkitCS及Silverlight 4 支援Web Cam的功能來實作AR。看起來很簡單，找個時間來玩玩吧。

影片如下

安裝Silverlight 4 Beta後使用你的Web Cam 就可以跑以下的例子。

Microsoft Bing Map 重大更新-街景及Photosynth

網址 http://www.bing.com/maps/explore/

Microsoft Bing Map使用Silverlight技術更新整個UI，不過沒什麼，重點是Bing Map開始支援街景及Photosynth。這與我之前預測的一樣，有興趣可以參考這裡。

在新的工具中藍色的小人即是開始使用街景(微軟稱 StreetSide，之前的網站http://preview.local.live.com/)，目前僅美國一些大都是有此服務。

影片說明

圖片說明

使用Silverlight技術設計的工具列，2D/3D用法一致且很直覺，很快就可以上手。

那其它沒有街景的地方怎麼辦？那就靠使用者上傳至Photosynth的照片來補足，這樣更符合Web 2.0的精神。

那就來看看台灣的例子吧。

按一下左邊的中正紀念堂



Bing Map推到了地圖

之後就可以在此處瀏覽各種角度的照片。

當然也可以看照片建立出來的3D點雲。

也可以在3D點雲中，以不同角度看照片。

是不是很酷呢？快去試試吧~

QGIS-在地圖上加入參考的座標格線-格網

在QGIS1.0中有格網工具可以產生參考的座標格線，有人問在QGIS1.3怎麼不見了？其實沒有，是整合至[工具]中，英文是fTools。以下就簡單介紹使用方式。

1.先載入想要加上格網的圖層，如下圖

2.執行[工具]=>[研究工具]=>[Vector grid]

3.設定格網

1. 左邊為由圖層載入範圍的值；右邊為由目前地圖範圍中載入該值
2. 設定格子之間的距離
   這個例子是使用WGS 84 經緯度 座標，設定每隔一度顯示格線
3. 輸出格網為 線 或者 多邊形
4. 指定輸出的檔案名稱
5. 最後按確定
6. 會出現提醒「新產生的格網圖層，之後要記得指定座標CRS」及「要不要自動載入新產生的格網圖層？」

4.完成

完成後，可以將格網設定成美觀的樣式，如下。

最後也可以使用[出圖設計]，加上地圖常用的元素，如下圖。QGIS[出圖設計]支援輸出PDF、PNG圖片、SVG向量圖檔格式，看實際的需求而決定。

教學影片

多人協同繪製地圖

一群人如何協同合作完成一張地圖呢？傳統的方式拿一張大海報，大家在一起畫出地圖。例如 綠活圖。就像綠活圖活動指出的「這樣的活動不只是完成一張地圖，繪圖過程中社區的凝聚、田野調查時對環境的認識、地圖完成後的使用、以及對環境關懷的延續和落實」。所以群眾如何完成一張地圖，這就是一件很有意義的事。

群眾共同完成一張地圖的作業也可以透過科技的力量協助完成，首先可以使用Google地圖中[我的地圖]功能，開始繪製一張地圖，再按[合作者]，邀請其他夥伴一地編輯。另外也可以匯入別人編輯好的地圖、繼續編輯地圖，如下圖。

看起來不錯，不過比現實的情況少了即時討論的機制。在Google Wave社交平台中可以多人同時討論、同時繪製一張共同的地圖，再加上更多可以自行開發的小工具，可以有更多的創意產生。例如：繪製地圖時，再加入投票小工具，協助繪製地圖之中的決策…等。Google Wave目前還是像Gmail早期一樣是邀請制，想嚐鮮的人，可以去網站上申請，或者找朋友幫幫忙。



由Google Wave提供協同繪製地圖的工具也可以發現，GIS工具漸漸可以整合到各種平台上，讓各類的服務多了空間角度的思維。同樣地概念GIS技術，目前也協助各種領域的研究，將各領域原本缺的空間面向的角度補足了，讓研究可以更貼進真實世界的狀況。
