莫拉克颱風GIS資源

中央研究院 GIS中心提供Web GIS版的整合網站– 88風災地理資訊系統 http://gissrv4.sinica.edu.tw/gis/88flood.aspx。

8/21彩色正射影像圖，再套疊上小林村地址資料，可以發現小林村被河水淹過。

除此之外也提供WMS服務，網址http://gissrv5.sinica.edu.tw:8080/cgi/cgiwms.cgi

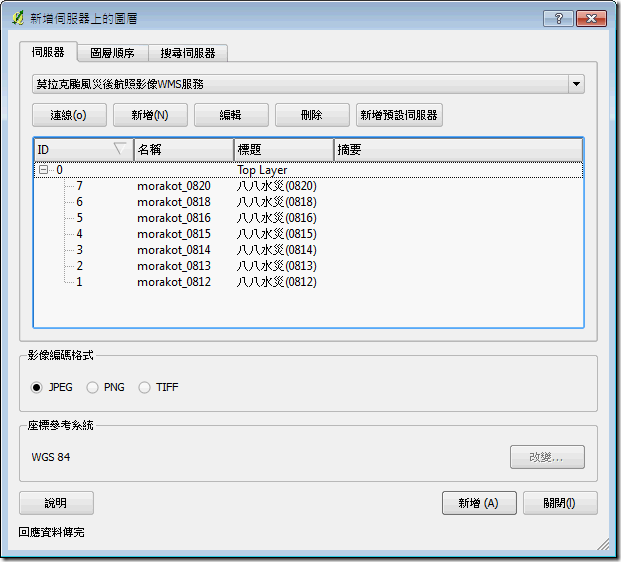

在QGIS加入WMS圖層方法如下

選擇日期

調整一下度明度以增加可讀性。



最後就可以套疊在各種圖層上了。



QGIS 1.2 新功能簡介(3)

昨天晚上熬夜終於把QGIS 1.2正體中文翻到一個段落了，也已經交付出去了。未來QGIS1.2正式版不僅有新功能也有大家熟悉的正體中文介面。有需要的人可以在這裡下載。

這是題外話，QGIS 1.2有把一個重要功能納入，即是Open Street Map(OSM)的功能。OSM之前即有這個附加元件要另外安裝，QGIS1.2則是直接內建。這樣一來就不用擔心基本圖資的問題。OSM簡單的說是大家貢獻自己的GPS Log及編輯的成果共同建立開放的地理圖資(Open Geo Data)。比Google地圖更為開放、更為自由。若您有不錯的成果給不要吝惜貢獻回去給OSM。

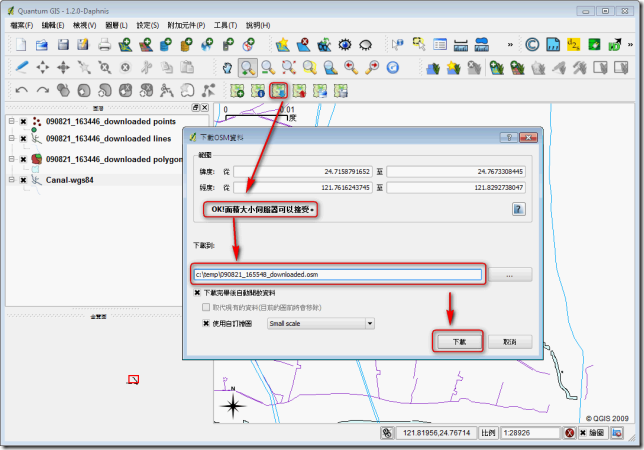

所以要如何使用呢？很簡單如下圖

比較要注意的事下載後存放圖資的路徑，目前的開發版本有點問題。需自己鍵入Windows環境下的路徑方式，如C:\temp，當然您的C磁碟機中也要有temp資料夾。猜測目前是以unix為設定來實作功能。這也不意外，QGIS整個軟體是從Lunix上直接編譯成Windows版本，所以新的功能是這樣也很正常。

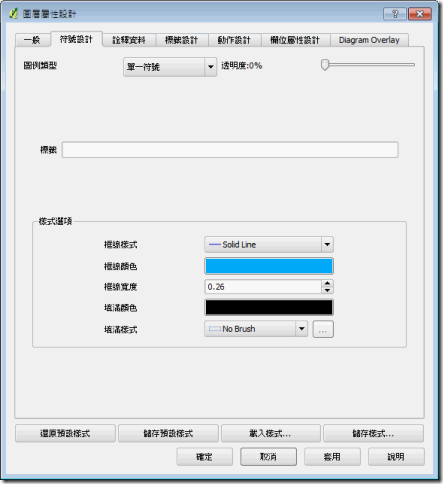

下載完後完全看不見圖形，記得要進入圖層屬性中的[符號設計]為下載點、線及面的圖層上色及細部設定，之後才會顯示出來，如下圖。

在套上WMS圖資，簡單的一張圖就完成了。以下是宜蘭地區的地圖。

圖資的問題一直都是個大問題，之前想幫大家找出有用的圖資，實在沒有多餘的時間作這件事，不過換個方向找出可以找到更多圖資的方法，告訴大家也是一件很好的事。所以為什麼急著先告訴大家新版的QGIS的OSM功能，就是這個原因。

有了OGC的開放標準(Open Standard)，軟體及資料之間可以相互順利的溝通，加上開放源碼(Open Source)的GIS軟體，可以讓大家都能在無負擔的情形下盡情使用合法的GIS軟體。最後再加上開放圖資(Open Geo Data)的使用，相信藉由這三種元素的開放(Opens)更能讓GIS順利地運用推廣到各種領域。

Open GIS = Open Standard + Open Source + Open Geo Data + …..

台灣的 EPSG代碼

因為大部份的GIS還沒有更新到最新版的EPSG資料，所以台灣的座標系統還沒有內建，還是得研究一下EPSG資料庫，以下就稍為介紹如何使用。我寫這篇也是怕自已查過又忘，乾脆就寫在Blog上，下次直接看就好…:)

網址
http://www.epsg.org/

最新的版本是2009/5/21的EPSG Access 7.1版資料庫。在Aceess中除了資料表外還設計了使用者介面，如下圖。

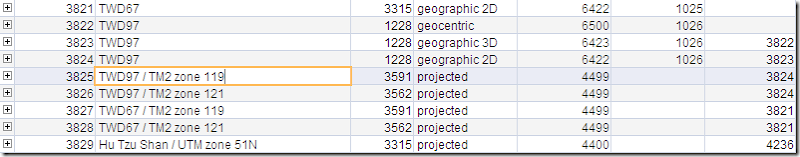

有關台灣的CRS資料表的紀錄–3821,3822,3823,3824,3825,3826(TWD97 / TM2 台灣),3827,3828((TWD67 / TM2 台灣),3829。

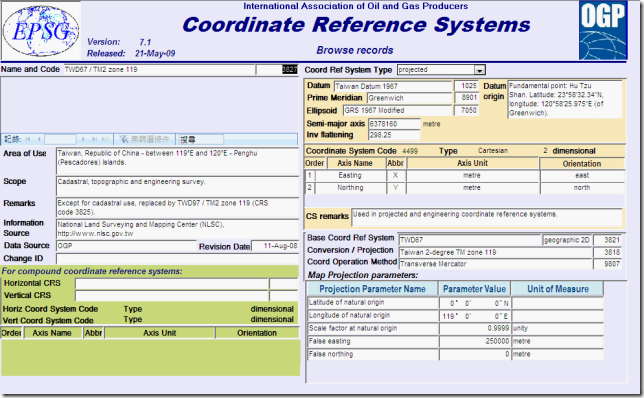

Access應用程式可以詢查台灣的CRS詳細資料，請用篩選條件功能鍵入台灣CRS代碼。使用畫面如下。

TWD97/ TM2 Zone 119 (澎湖) / EPSG:3825



TWD97/ TM2 Zone 121 (臺灣) / EPSG:3826

TWD67/ TM2 Zone 119 (澎湖) / EPSG:3827



TWD67/ TM2 Zone 121 (臺灣) / EPSG:3828



有需要查詢細步定義及參數的人可以試試以上的方法。

Google 街景夥伴計畫

如果您有獨一無二的景觀，您可以告訴Google，若Google也覺得不錯，他就會派街景拍攝車來拍。完成後大家就可以透過Google Map來欣賞您提供的景觀。
詳細的資訊在以下網址
http://maps.google.com/help/maps/streetview/partners/
FAQ http://maps.google.com/help/maps/streetview/partners/faq.html

(為什麼logo是韓文？)

提出申請表格
https://services.google.com/fb/forms/streetviewinterestedpartner/

我覺得還滿適合主題遊樂園、文化遺產、各大學、國家公園、自然人文步道、歷史古蹟…等的單位提出申請。話說最近有聽到歷史建築的數位典藏計畫有部分也是在作類似的事，這些單位有機會可以試試向Google提出申請。

台灣的朱銘美術館應該還蠻合適的，地圖如下。不過真的要有自信，即使在Google街景上看過後會更吸引人採取實際行動到來。

檢視較大的地圖

實際例子如下

Legoland California	San Diego State University	3rd St. Promenade, Santa Monica, CA
Mazda Raceway Laguna Seca	Thunderhill Raceway Park	Monterey Bay Coastal Bike Path

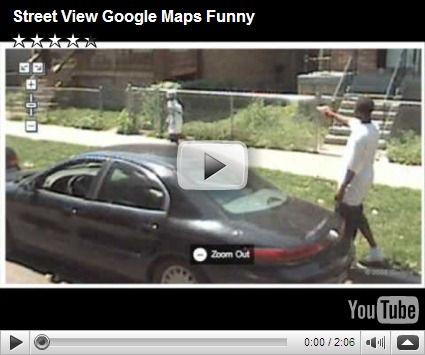

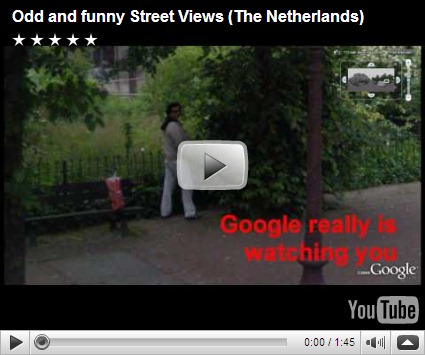

最後放幾個有關Google 街景好玩的影片

最後來二個有劇情的搞笑影片

Google台北市街景搶先上線

網址在 http://maps.google.com.tw

使用說明

藍色區域為街景範圍，拖曳左邊放大/縮小工具列上的小黃人(衣夾人)至藍色區域即可以看到該地的街景。

另一種方式先用地名/地址關鍵字，找出地點後，再拖曳小黃人至藍色街上即可，如下圖。

這個街景不錯，也可以按連結後，複製網址與別人分享。

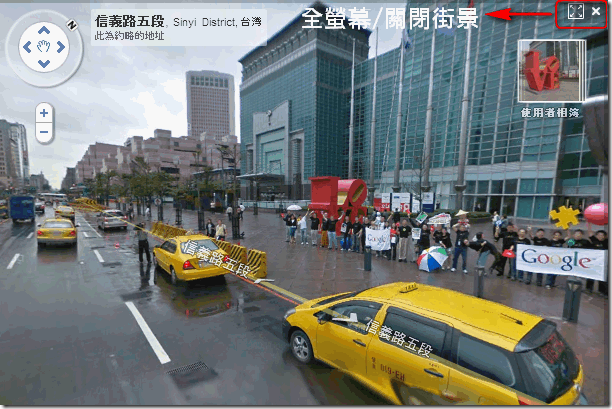

可以作全螢幕瀏覽，可以用鍵盤的上下左右鍵控制。上下為前進及後退；左右為左轉及右轉。

路徑規劃也可以在街景上使用，還有上一步、下一步的按鈕，有G Phone的人快試試吧。

街景的英文使用說明



街景範例

以下就介紹幾個不錯的地點。中研院是下過雨的晴天拍的很清楚，以下是民族所。

101大樓 & 台灣Google 員工

關於小黃人(衣夾人)

官方說法很像衣服的夾子，所以叫衣夾人。它也會隨著特別的節日而變化。


圖片來源 http://www.atraczion.com/blog/nuevo-diseno-imagenes-google-maps-street-view/

目前拍攝地點

台灣的街景拍攝車目前在以下地方進行拍攝

台北-基隆、三重、台北市
桃園市、新竹市、台中市、台南市、屏東市、宜蘭市、花蓮市台東市

話說有人於2009/07/06在林邊看見Google的街景拍攝車，不知道街景拍攝車有沒有在88風災之前去過幾個受災慘重的地方。如果有的話，那將會是全台灣珍貴的資產，請Google別拿掉，放上Google街景上，讓大家緬懷、紀念。

QGIS 1.2 新功能簡介(2)

這星週末在家把翻譯新版的QGIS1.2，裡面修改了一些用辭、新功能的翻譯。大部分的畫面及第一層的對話方塊都翻成中文了。這次附加元件的功能全都翻譯，也希望藉此大家可以很容易下載各種好用的GIS元件。

在翻譯這個版本時有點怪怪的，有些英文並沒有出現在翻譯檔案中，以致於無法翻譯。星期日晚上收到信原來是星期日釋出的才是最終版，那週末作的都成了白功，又要在最終版重作一次，這週晚上再看看有沒有時間。若想先用此搶鮮版翻譯可以在這裡下載，下載後移至C:\OSGeo4W\apps\qgis-dev\i18n後，覆蓋原有檔案。

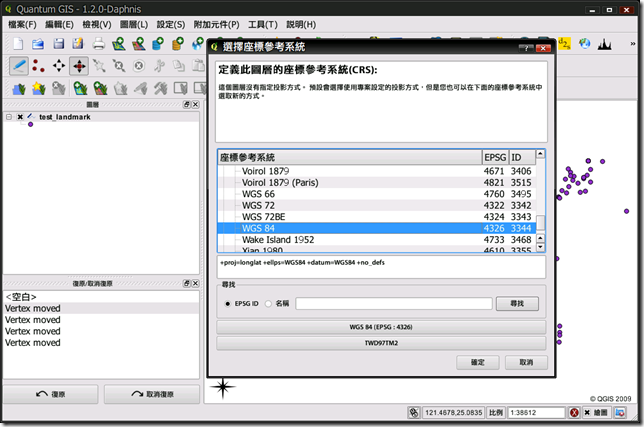

翻譯的過程發現QGIS的功能還增加了不少，除了上一篇提到的功能之外，在編輯時也多了復原的功能，且有復原的歷史清單，如下圖左下。另外用過的座標參考系統(CRS)也會新增為按鈕，之後要用時直接按一下該座標參考系統的按鈕即可。這樣是不是方便快速多了呢？

最後有人問QGIS 1.2 Dev如何安裝，請參考這篇，不過記得安裝時要選擇qgis-dev的版本。

QGIS 1.2 新功能簡介(1)

QGIS 1.2的版本代號是Daphnis與之前的Pan一樣也是希臘神話的人物。QGIS 1.2還在開發中，請耐心等待。

向量地圖編輯多了幾個新功能。開啟向量圖層整合介面也作的不錯，更簡單更清楚，畫面如下。

一開始就選擇來源的種類檔案/目錄/資料庫/Protocol，之後要選擇資料的編碼方式。

檔案除了常見ESRI Shape/ MapInfo的檔案，QGIS 1.2支援更多的檔案，最棒的OGC的KML檔案也是內建的圖資來源。
SQLite與ESRI Personal GeoDatabase這兩種資料庫也有支援。QGIS 1.2 有支援ESRI Personal GeoDatabase，未來也方便將ERSI ArcGIS的檔案轉到QGIS上作業。

目錄是指開啟Grass Vector、UK. NTF、U.S. Census TIGER/Line與Arc/Info Binary Coverage的資料夾。

資料庫除了之前的PostGIS，此本中還支援ODBC、ESRI Personal GeoDatabase、OGDI Vectors與MySQL。



Protocol則是支援目前熱門的GeoJson，看來未來也可能成為標準之一。

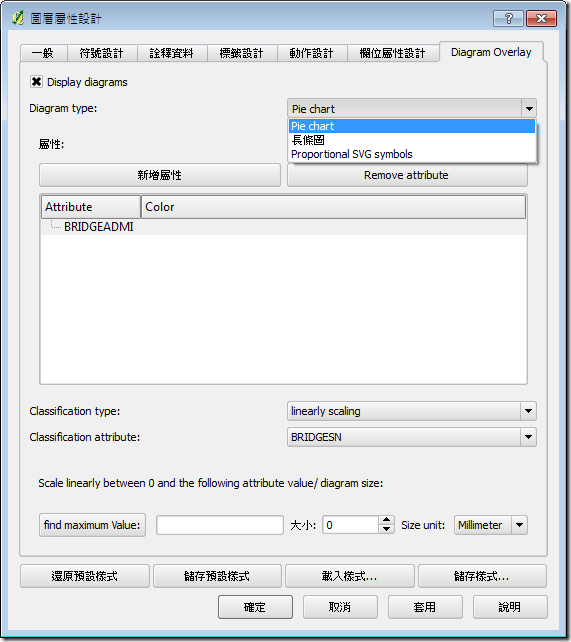

在向量圖層中也可以將屬性資料表中的數值使用圖表顯示，目前支援的圖表是圓餅圖、長條圖及Proportional SVG symbols。

大致先介紹到此，有機會再跟大家介紹其它新的功能。

台灣Google推出 莫拉克颱風救災網頁

台灣Google推出 莫拉克颱風救災網頁，提供有空的資訊，如新聞、捐助、官方資訊等…
當然救災地圖是使用Billy Pan在Google地圖上發起的求災共同編緝地圖。
雖然只是簡單的一頁，但是Google穩定的平台，可以讓大家查詢資料更簡單及快速。

Google 救災網址在 http://www.google.com.tw/intl/zh-TW/landing/morakot/
其它的網站也推出類似的服務

• 中時救災平台 整合物資供需資訊 http://forums.chinatimes.com/report/88typhoon/support.htm
• Yahoo 莫拉克颱風專輯 http://tw.topic.yahoo.com/morakot/
• Yam 天空 http://morakot.yam.com/


莫拉克颱風災情地圖

在較大的地圖上查看莫拉克颱風災情地圖（由網友 Billy Pan 等人協同製作）

Google 網頁截圖

Yahoo網頁載圖-也有地圖

Yam 天空-使用Google Map

莫拉克颱風災情Google地圖

大家趕快加入提供資訊，資訊愈透明救災效率愈快。

莫拉克颱風災情地圖 http://bit.ly/KKDVh (需有Gamil帳號加入志工後才能編輯)。
由網友xdite所作的莫拉克災情支援網  http://disastertw.com/。
可以在Google Earth檢視，更能看出地形與災情的關係，同時也可以套疊不同圖層，如氣象…等。

網友通報災情，請聯絡志工輸入
志工名單列表 http://bit.ly/eS46O
土石流警戒地圖 http://bit.ly/pmVQL
災情標示方法見 http://www.plurk.com/p/1ijob7
救災電話：屏東08-7655778
台南：06-6569119高高屏07-2270119

最新災情回報(第9頁) http://bit.ly/iYnR
最新災情回報(第8頁) http://bit.ly/CJHbD
地圖標示符號說明 http://bit.ly/BWgwB
網友通報請聯絡志工名單 http://bit.ly/eS46O
莫拉克災情資料表 http://typhoon.oooo.tw/
莫拉克颱風災情支援網 http://disastertw.com/
莫拉克災民通報網 http://www.plurk.com/floods
地圖災情標示法 http://www.plurk.com/p/1ijob7

國外使用Google Map蒐集災情的例子。

Google 地圖

Google Earth

自製街景影片

之前有一篇使用Ajax技術的自製街景地圖網站(Real Places)，它的理念簡單且快速。不論是Real Places或是Google的街景其實都是照片的環景處理。而這次介紹的網站是用影片來處理。點與點之間是用影片來拍攝，所以視覺效果會比用照片環境來的順暢。網站為QuickSee，他的作法有點像Immersive Media(Demo網址在http://demos.immersivemedia.com/onlinecities/)，不過QuickSee有提供免費的編輯工具讓大家可以使用一般的錄影機或手機就可拍攝街景。

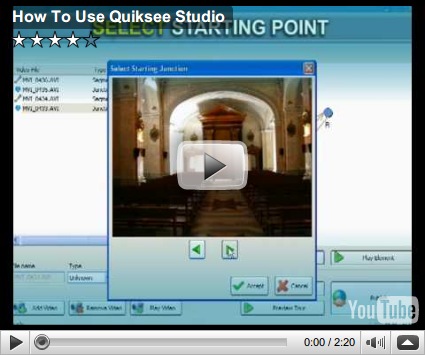

使用也很簡單，影片如下

QuickSee也提供了如何拍攝的教學影片及如何編輯上傳的影片

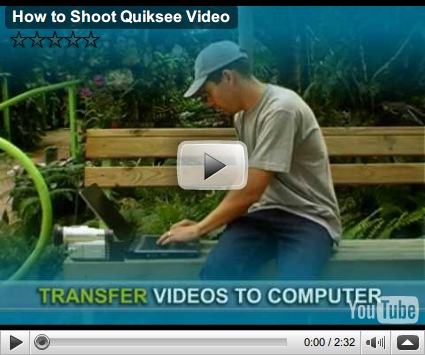

拍攝的教學影片

編輯上傳的影片

相信愈來愈類似提供自製街景的網站出現後，讓空間的資訊不只是平面的地圖，而是更多的立體實景資訊可以透過網站呈現。這樣的趨勢也會迫使Google、微軟(Yahoo怎麼不提？)的街景服務變得更開放及更多自製功能，良性的互動，大家一起加油吧。
